Laderegler LS2024R 12-24V 20A

• Ubatt: 12 / 24 V
• Ladestrom max: 20 A

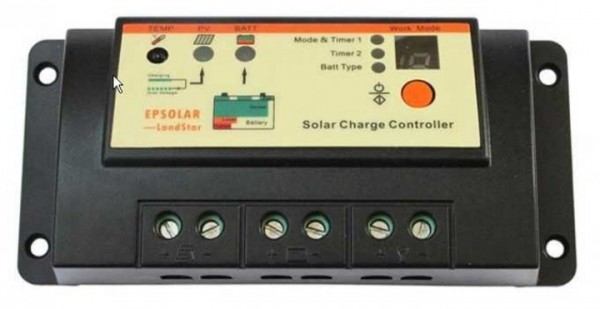

Solar-Laderegler LS2024R

PWM -Laderegler für Systemspannungen von 12V bis 24Volt

Durch ein Hybridstellglied wird der aktuelle Betriebszustand ermittelt und in Folge der Ladevorgang durch das Prinzip der Pulsweitenmodulation optimiert. Somit wird u.a. ein sehr geringer Spannungsabfall (maximal 0,2V) und Eigenstrombedarf (maximal 0,02A) erreicht.

Daher sind PWM-Laderegler deutlich effektiver als einfache Linearladeregler.
Durch den eingebauten Mikroprozessor wird die Batterie schonend geladen und garantiert dadurch eine lange Lebensdauer Ihrer Solar-Batterien.

An den LEDs lässt sich der Ladezustand sowie das Laden über das Solarmodul erkennen. Der eingebaute Unterspannungsschutz verhindert ein zu starkes Entladen der Batterie.

Ein Überladen der Batterien wird somit verhindert, da der Laderegler bei erreichen der vollen Kapazität den Ladevorgang beendet.

Der Solarregler ist mit Solarmodulen aller Fabrikate kombinierbar.
Geeignet für Säure- und Gelbatterien. Der integrierte Microprozessor steuert die Schaltschwellen des Ladevorgangs präzise und temperaturstabil.

Eigenschaften:

• Hält die Batterie voll aufgeladen
• Einsetzbar für Säure, AGM und Gel - Batterien
• Schützt die Batterie vor einer Überladung
• Schützt die Batterie vor einer Überentladung durch die Verbraucher
• Verhindert, daß die Batterie in der Nacht Spannung an die Solaranlage abgibt
• Polaritätsumkehrschutz für Batterie UND Solarpanel
• Automatische Abschaltung falls der Ladestrom die Kapazität des Reglers übersteigt
• Automatische Abschaltung bei Kurzschluss
• Automatische Temperaturkompensation (ATC)
• LED zeigt Ladezustand der Batterie an
• PWM - Modulation
  Automatische Ein-/Ausschaltung des Ladestroms, abhängig von der Batterieladung
• 3 Batterietypen einstellbar  ( Säure, AGM, Gel)
• einstellbare Timer-Funktion (Bereich 1-15h)
• Temperaturbereich -35°C-+55°C

Technische Details:

• Arbeitsspannung: 12V, 24V (wird automatisch erkannt)
• Maximaler Arbeitsstrom: 20A
• DC- Eingangsspannung  ( Modularbeitsspannung) max.  12~18V bei 12V Batterie  und  24~37V bei 24V Batterie
• Abschaltung (volle Ladung): 14V/ 28V/
• Abschaltung (Unterspannung): 10,5-11V / 21-22V
• Überspannungsschutz
• Kurzschlussfest
• Verluststrom bei keiner Ladung: =<20 mA
• Spannungsabfall: <240mV
• Abmessungen: 14,4 x 7,5 x 4,5 cm
• Gewicht: 250 g
